Repérer les bases du sujet
- Tableau de répartition : le cœur de l’installation électrique, il distribue et protège chaque circuit de la maison.
- Sécurité électrique : assurée par les disjoncteurs et différentiels, obligatoires pour éviter les risques d’incendie et d’électrocution.
- Norme NF C 15-100 : impose un nombre minimal de circuits et des protections adaptées, notamment dans les pièces humides.
- Dimensionnement : le nombre de rangées dépend de la surface et de l’évolution des besoins (climatisation, borne de recharge, etc.).
- Modularité : permet d’intégrer domotique, parafoudre et gestion de consommation pour une installation intelligente et future-proof.
On ne voit jamais l’électricité, et pourtant elle orchestre tout chez nous : lumière, chauffage, connectique, électroménager. Pourtant, derrière cette invisibilité, un composant essentiel est souvent oublié jusqu’à ce qu’un disjoncteur saute : le tableau électrique. Il ne fait pas rêver, mais il tient le rôle central de votre installation. Un modèle ancien ou mal dimensionné, c’est plus qu’un simple souci technique - c’est un risque pour vos appareils et, surtout, pour votre sécurité. Et avec l’irruption de la domotique, de la climatisation ou d’une borne de recharge, les vieilles installations ont du mal à suivre.
Les fondamentaux d'une installation électrique sécurisée

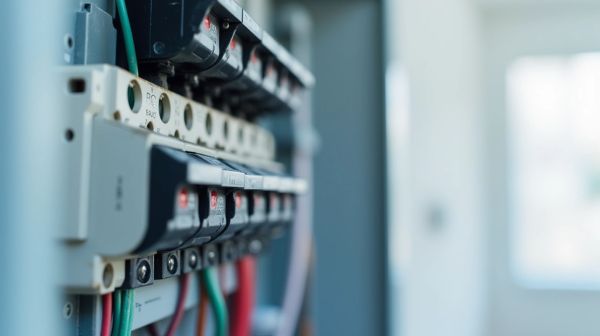

Pourquoi appelle-t-on le tableau électrique le cerveau de l’installation ? Parce que c’est lui qui reçoit l’électricité directement du compteur, donc du réseau public, et la redistribue de façon organisée à chaque circuit de la maison : éclairage, prises, cuisine, salle de bains, etc. Son rôle dépasse largement la simple distribution. Il assure surtout une mission vitale : la protection. En cas de surcharge ou de court-circuit, ce sont les dispositifs qu’il abrite qui coupent le courant, évitant les surchauffes, les incendies ou les électrocutions.
Le rôle charnière du tableau de répartition
Avant de lancer les travaux de rénovation, il est indispensable de bien choisir un tableau électrique adapté à la puissance nécessaire pour votre logement. Ce n’est pas qu’une question de place. Chaque module intégré a une fonction précise. Le disjoncteur principal permet de couper toute l’alimentation en un clic. Les disjoncteurs différentiels, eux, détectent les fuites de courant vers la terre - un accident domestique fréquent. Sans eux, une simple fuite dans une machine à laver pourrait devenir dangereuse.
Ces protections ne sont pas optionnelles. Elles sont imposées par la réglementation, et pour cause : elles sauvent des vies. Sans un bon équilibre entre les circuits et les dispositifs de protection, même la meilleure installation risque de s’effondrer en cas de problème. Et ce n’est pas le moment de faire des économies sur la sécurité.
- 🔋 Coffret électrique : l'enceinte qui abrite tous les modules, en version vide ou pré-équipée
- 🔩 Rails DIN : les supports métalliques sur lesquels s’emboîtent tous les dispositifs (facilite l’installation et les ajouts futurs)
- ⚡ Disjoncteurs divisionnaires : un par circuit, pour isoler une panne sans couper tout le courant
- 🌍 Borniers de terre : connexion obligatoire pour évacuer les courants de fuite
- 🛑 Interrupteur général : permet de couper l’alimentation globale en cas d’urgence
Dimensionner son équipement selon la surface habitable
Choisir un tableau, ce n’est pas deviner. C’est calculer. La taille, le nombre de rangées, la puissance : tout dépend de votre logement et de vos besoins présents… et futurs. Une installation moderne doit prévoir l’évolution. Climatisation, VMC double flux, borne de recharge pour voiture électrique - ces équipements consomment beaucoup. Et ils nécessitent des circuits dédiés. S’adapter, c’est éviter les travaux de refonte dans cinq ans.
Respecter la norme NF C 15-100
La norme NF C 15-100 n’est pas une suggestion : c’est la loi en matière d’installation électrique dans les logements. Elle impose notamment un nombre minimal de circuits indépendants - au moins 8 dans un logement neuf - et des protections différentielles de sensibilité adaptée. Par exemple, les circuits de salle de bains ou de cuisine doivent être protégés par un différentiel de type AC ou A, avec une intensité de déclenchement maximale de 30 mA. Cette précision technique a un sens : elle protège contre les chocs électriques même à faible courant.
Choisir le nombre de rangées approprié
Le nombre de rangées conditionne la capacité du tableau. Chaque rangée peut accueillir environ 18 modules (ou "modules DIN"). Trop petit, et vous n’aurez plus de place pour ajouter un circuit. Trop grand, et c’est inutilement coûteux. Voici une grille de lecture simple, basée sur la pratique terrain :
| 🏡 Type de logement | 📏 Nombre de rangées recommandées | 🔌 Équipements standards |
|---|---|---|
| T1 / Studio | 2 rangées | Cuisine, éclairage, prises, chauffage d’appoint |
| T2 / T3 | 2 à 3 rangées | Comme ci-dessus + machine à laver, sèche-linge, four électrique |
| T4 / T5 | 3 à 4 rangées | Équipements précédents + climatisation, chauffe-eau thermodynamique |
| Plus de 100 m² ou maison avec projets d’évolution | 4 rangées | Piscine, borne de recharge, domotique complète, atelier électrique |
Et n’oubliez pas la règle de base : prévoir toujours une marge de 20 % d’espace libre. Ce n’est pas du luxe. C’est ce qui vous permettra d’ajouter un circuit sans tout revoir. Et dans les faits, les professionnels savent que les besoins évoluent vite - souvent plus vite qu’on ne le pense.
Options de montage : saillie, encastré ou GTL ?
Le tableau électrique, faut-il le cacher ou l’assumer ? Tout dépend du type de pose et de l’endroit où il sera installé. Trois solutions principales s’offrent à vous, chacune avec ses avantages et ses contraintes techniques.
La Gaine Technique de Logement (GTL)
La GTL - ou Gaine Technique de Logement - est devenue la norme dans les constructions récentes. C’est un conduit vertical, souvent encastré dans un mur, qui centralise non seulement l’électricité mais aussi les arrivées eau, gaz, télécoms et ventilation. C’est là que se loge généralement le tableau électrique. Centraliser, c’est gagner en accessibilité, en entretien, et en esthétique. Plus besoin de chercher le fusible perdu dans un couloir sombre.
Les tableaux GTL sont souvent modulaires et prévus pour une pose encastrée. Ils s’intègrent parfaitement dans les gaines standards, avec un couvercle de finition qui s’harmonise au décor. Un choix malin pour les rénovations lourdes ou les constructions neuves.
L’intégration esthétique en rénovation
En rénovation, deux options s’imposent : la pose en saillie ou la pose encastrée. La première est plus rapide et moins coûteuse. Le coffret est fixé directement sur le mur. Idéale pour les locaux techniques, garages ou caves, elle peut sembler brutale dans une pièce de vie. L’encastré, lui, offre une finition invisible. Le tableau est intégré dans le mur, avec une porte qui s’aligne parfaitement. L’esthétique est optimale, mais la pose est plus lourde - elle suppose des travaux de maçonnerie.
Des gammes comme Resi9 de Schneider Electric ou Drivia de Legrand proposent des finitions très soignées, compatibles avec les logements modernes. Leur design épuré permet de ne plus avoir à cacher le tableau derrière une porte ou un meuble. C’est une petite révolution : l’électricité sort de l’ombre, mais en restant discrète.
Optimiser la protection de vos appareils sensibles
Un tableau électrique moderne ne se contente plus de couper le courant en cas de surcharge. Il protège aussi vos équipements fragiles, de plus en plus présents dans nos maisons : ordinateurs, téléviseurs, serveurs multimédias, systèmes de sécurité. Et ces appareils sont sensibles à des phénomènes que l’on oublie souvent.
S'équiper contre les surtensions et foudres
Les pics de tension, notamment ceux causés par la foudre ou des manœuvres sur le réseau électrique, peuvent griller vos appareils électroniques en quelques millisecondes. Un parafoudre (ou limiteur de surtension) installé dans le tableau agit comme un bouclier. Il dévie les surtensions vers la terre avant qu’elles n’atteignent vos circuits. Il n’est pas obligatoire dans tous les cas, mais fortement recommandé, surtout en zone rurale ou dans les bâtiments élevés.
Il existe trois classes de parafoudres. Le type 2, installé au niveau du tableau de répartition, est le plus courant. Couplé à un bon différentiel, il forme un rempart solide contre les agressions extérieures.
Maintenance et vérifications périodiques
Un tableau électrique ne demande pas d’entretien quotidien, mais une vigilance régulière. Testez chaque mois le bouton « Test » de vos interrupteurs différentiels. Ce simple clic simule une fuite de courant : si le disjoncteur ne coupe pas, c’est qu’il ne fonctionne plus. Problème grave. Autre signe d’alerte : une odeur de brûlé ou une sensation de chaleur anormale en touchant le coffret. Dans ce cas, coupez l’alimentation immédiatement et faites appel à un électricien.
La domotique intégrée au coffret
La modularité de l’installation ouvre la voie à des solutions intelligentes. Des modules spécifiques, à fixer directement sur le rail DIN, permettent de contrôler le chauffage, l’éclairage ou les volets roulants depuis une application ou un tableau de bord. Certains dispositifs incluent même des capteurs de consommation, pour suivre votre usage d’électricité en temps réel. Le tableau devient alors un véritable hub de pilotage, bien plus qu’un simple distributeur de courant.
- 🔌 Un parafoudre de type 2 protège contre les surtensions d’origine atmosphérique ou réseau
- 🔧 Le test mensuel du bouton « Test » des différentiels est une obligation de sécurité, pas une simple formalité
- 📱 Des modules domotiques sur rail DIN permettent d’automatiser les fonctions sans câblage supplémentaire
Les questions posées régulièrement
Puis-je installer mon tableau électrique dans une salle de bain ?
Non, l’installation d’un tableau électrique dans une salle de bain est strictement interdite par la norme NF C 15-100. L’humidité et la présence d’eau rendent cet endroit hautement dangereux pour tout équipement électrique. Le tableau doit être placé dans un local sec, ventilé et facilement accessible, comme un couloir, un dégagement ou un local technique.
Quel budget prévoir pour remplacer un vieux tableau de 3 rangées ?
Le remplacement d’un tableau électrique de 3 rangées coûte généralement entre 400 et 800 €, pose incluse. Ce montant varie selon la complexité de l’installation, le type de matériel choisi (marque, pré-équipé ou non) et les conditions d’accès. Si des travaux complémentaires sont nécessaires (ajout de circuits, mise en conformité), le coût peut augmenter.
Quels documents conserver après la mise en service ?
Après la mise en conformité de votre installation, conservez précieusement deux documents : le schéma électrique unifilaire, qui détaille la composition du tableau et l’affectation de chaque circuit, et l’attestation Consuel. Ce dernier certifie que l’installation respecte la norme en vigueur et est exigé par les compagnies d’assurance en cas de sinistre.
Combien de temps faut-il pour une pose complète ?
La pose d’un tableau électrique complet, incluant la mise en conformité et le raccordement des circuits, prend généralement entre une demi-journée et une journée entière, selon la taille de l’installation et les contraintes techniques. Pendant ce temps, le courant est coupé, donc il est préférable de prévoir ces travaux en journée et de les programmer à l’avance.
